无机纤维喷涂保温系统是一种新型的建筑保温技术，采用无机纤维材料（如岩棉、玻璃棉、矿渣棉等）通过专用喷涂设备与粘结剂混合后，直接喷涂在建筑基层表面，形成连续、无接缝的保温层。该系统兼具保温、吸声、防火等功能，广泛应用于建筑外墙、屋顶、地下室、设备管道等部位。

一、系统组成及材料特性

1. 无机纤维主要材料

岩棉纤维：以玄武岩为主要原料，熔点高（≥1000℃），防火性能优异（A级不燃）。

玻璃棉纤维：以石英砂、石灰石等为原料，导热系数低（0.032~0.040W/(m·K)），吸声性能好。

矿渣棉纤维：以工业矿渣为原料，成本较低，但耐水性稍差。

粘结剂：通常为水性环保胶（如丙烯酸类），确保纤维与基层粘结牢固，同时不影响防火性能。

罩面层（可选）：部分系统会在喷涂层表面增加抗裂砂浆+网格布或专用饰面涂层，以提高耐久性和美观性。

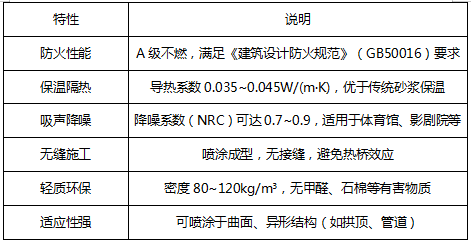

2.系统特点

二、施工工艺流程

1. 基层处理

清理基层（混凝土、金属、砌体等），去除油污、灰尘，修补裂缝。

基层含水率≤10%，必要时涂刷界面剂增强粘结力。

2. 设备调试：喷涂机压力调整（0.3~0.5MPa），确保纤维与胶液混合均匀。

3. 分层喷涂施工

第一层（底涂层）：厚度10~15mm，保证粘结牢固。

第二层（主保温层）：达到设计厚度（通常20~50mm），密度均匀。

角度与距离：喷枪与基层距离300~500mm，垂直喷涂。

4. 表面修整：喷涂后采用压平工具修整表面，确保平整度（允许偏差≤3mm/2m）。

5. 罩面处理（可选）： 喷涂层干燥后（一般24~48小时），涂刷抗裂砂浆+网格布或专用饰面涂层。

三、关键质量控制点

1. 材料配比：纤维与粘结剂的混合比例需严格按厂家要求，避免胶量过少（粘结不牢）或过多（影响防火性能）。

2. 喷涂厚度控制：采用探针或测厚仪随机检测，偏差不超过±2mm。

3. 环境要求：施工温度5~35℃，湿度≤85%，雨天、大风天禁止施工。

4. 防火节点处理：在电气线路、管道贯穿处预留防火封堵材料（如防火泥）。

5. 成品保护：喷涂后24小时内避免水冲或碰撞，罩面层施工前需完全干燥。

四、优缺点分析

1.优点

防火安全：A级不燃材料，适用于高层建筑、人员密集场所。

施工高效：机械化喷涂，工期比传统保温缩短50%以上。

适用复杂结构：可覆盖钢结构、曲面、管道等传统保温难以施工的部位。

2.缺点

成本较高：材料及设备投入高于EPS/XPS板系统。

表面强度低：需罩面层增强抗冲击性，否则易破损。

对施工技术要求高：喷涂不均匀可能导致保温性能下降。

五、应用场景

1. 公共建筑：体育馆、剧院、机场（需吸声+防火）。

2. 工业建筑：钢结构厂房、冷库（防冷凝）。

3. 特殊结构：异形屋顶、管道、设备保温。

4. 既有建筑改造：可直接喷涂于旧墙面，无需拆除原有基层。

六、未来发展趋势

1. 高性能纤维开发：如超细玻璃棉，进一步提升保温、吸声性能。

2. 智能化施工：结合机器人喷涂，提高精度和效率。

3. 复合系统应用：与相变材料（PCM）结合，实现动态调温。

总结

无机纤维喷涂保温系统凭借其优异的防火性、无缝施工和适应复杂结构的能力，在建筑节能领域具有独特优势。但需严格把控材料质量、施工工艺和节点处理，以确保系统长期稳定性。未来随着技术升级，其应用范围将进一步扩大。以上解答仅供参考。如需进一步了解具体施工案例或技术参数，可联系我司专业施工团队。
